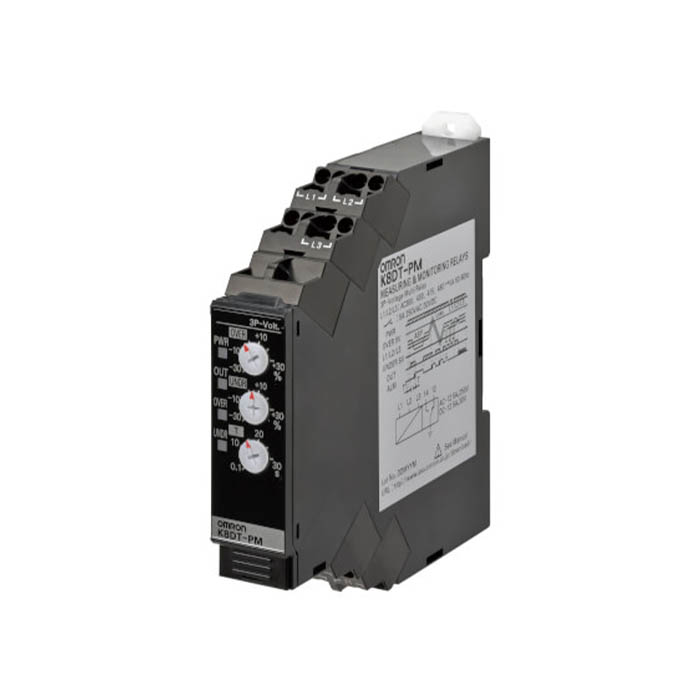

K8DT-PM — Реле контроля перенапряжения/пониженного напряжения (3 фазы + нейтраль)

Цена: Под заказ

Назначение: Контроль перенапряжения, пониженного напряжения, чередования фаз, потери фазы и асимметрии напряжения в трёхфазных четырёхпроводных системах (с нейтралью).

Технические характеристики:

Тип сети: 3-фазная, 4-проводная (с нейтралью)
Диапазон напряжения фаз-ноль: 138–277 VAC (номинально: 240 VAC)
Диапазон межфазного напр.: ~239–480 VAC (определяется внутренней схемой)
Контролируемые параметры:
▪ Перенапряжение
▪ Пониженное напряжение
▪ Асимметрия
▪ Потеря фазы
▪ Чередование фаз
Настройки порогов: Регулируемые: верхний и нижний предел
Асимметрия фаз: Порог настраивается: 5–15 %
Задержка срабатывания: От 0,1 до 30 секунд (регулируемая)
Тип выхода: 1 релейный контакт (SPDT), 5 A 250 VAC
Питание: Самопитание от контролируемой сети
Индикация состояния:
▪ Зелёный (питание)
▪ Красный (ошибка/тревога OUT)
Монтаж: DIN-рейка 35 мм
Размеры корпуса: 17,5 × 90 × 70 мм
Класс защиты: IP20 (корпус), IP50 (лицевая панель)
Температура эксплуатации: –20…+60 °C
Сертификация: CE, cULus, RoHS

Особенности:

• Оптимизировано для сетей с нейтралью (четырёхпроводных)
• Простая настройка уставок — два потенциометра
• Компактное исполнение — всего 17,5 мм ширина
• Чёткая светодиодная индикация
• Возможность точной настройки задержек
