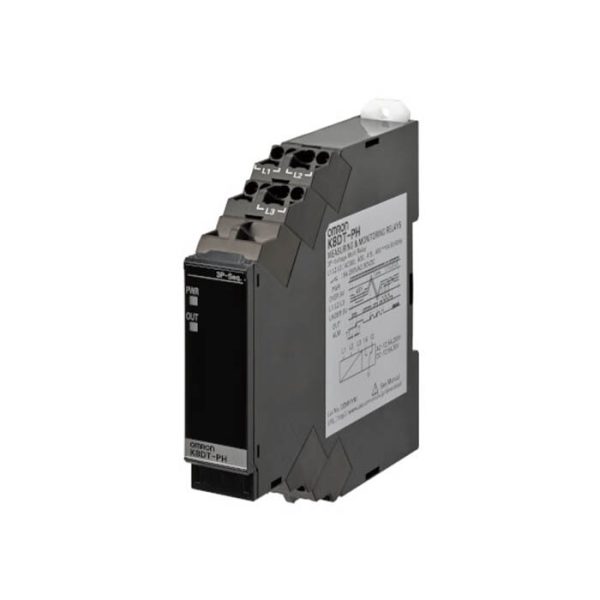

K8DT-PH — Реле контроля напряжения (3 фазы)

Цена: Под заказ

Назначение: Контроль чередования фаз, потери фазы, перенапряжения, пониженного напряжения и асимметрии в трёхфазной сети без нейтрали (L1–L2–L3).

Технические характеристики:

Тип сети: 3-фазная, 3-проводная (без нейтрали)
Диапазон напряжения (межфаз): 200–480 VAC (50/60 Гц)
Контролируемые параметры:
▪ Перенапряжение
▪ Пониженное напряжение
▪ Потеря фазы
▪ Чередование фаз
▪ Асимметрия
Настройка порогов: Верхний/нижний пределы настраиваются вручную
Диапазон асимметрии фаз: 5–15 % (регулируется)
Задержка срабатывания: 0,1–30 сек (регулируемая)
Тип выхода: 1 релейный контакт SPDT (переключающий)
Нагрузка выхода: 5 A при 250 VAC или 30 VDC (резистивная)
Питание: Самопитание от измеряемой сети
Индикация:
▪ Зелёный — питание
▪ Красный — ошибка/авария (OUT)
Ширина корпуса: 17,5 мм (DIN-рейка)
Габариты: 17,5 × 90 × 70 мм
Степень защиты: IP20 (корпус), IP50 (лицевая панель)
Температура эксплуатации: –20…+60 °C
Сертификация: CE, cULus, RoHS

Особенности:

• Полный набор защит: напряжение, фазы, асимметрия
• Гибкие настройки через поворотные регуляторы
• Компактный формат — ширина всего 17,5 мм
• Светодиодная индикация ошибок и статуса
• Простая интеграция в щит управления
