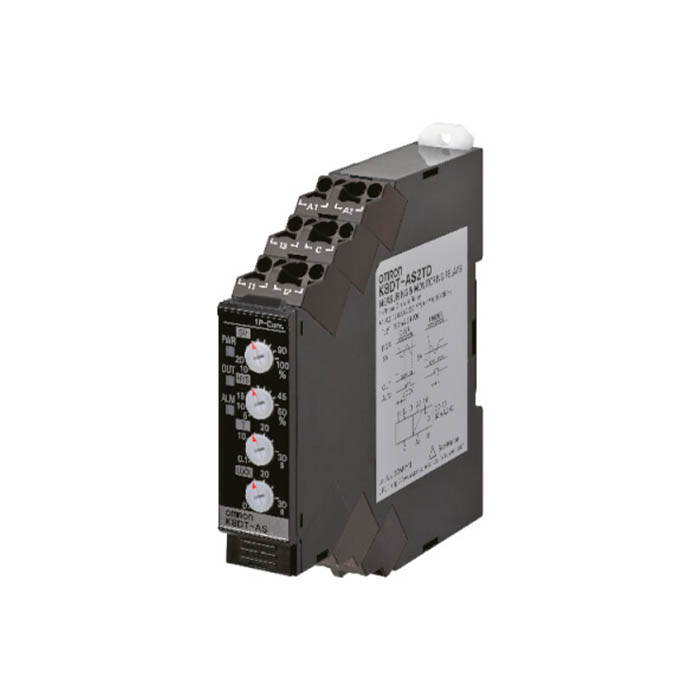

K8DT-AS — Реле контроля тока (1 фаза, внешний шунт)

Цена: Под заказ

Назначение: Контроль перенагрузки и/или недостаточного тока в однофазных цепях переменного тока, с использованием внешнего трансформатора тока (ТТ) на 5 A.

Технические характеристики:

Тип сети: 1-фазная, переменный ток (AC)
Входной сигнал: 0…5 A AC через внешний трансформатор тока (ТТ)
Диапазоны контроля: 0,2–2 A; 0,5–5 A (в зависимости от положения переключателя)
Питание устройства: 24 VAC/DC или 100–240 VAC (модели K8DT-AS1/AS2)
Тип контроля: Over (перегрузка); Under (недогрузка); Window (контроль в диапазоне)
Выходной контакт: 1 релейный переключающий (SPDT)
Номинальная нагрузка: 5 A при 250 VAC / 30 VDC (резистивная)
Задержка срабатывания: Настраиваемая: 0,1…30 секунд
Индикация состояния: Зелёный — питание, красный — авария
Монтаж: DIN-рейка 35 мм
Габариты: 17,5 × 90 × 70 мм
Класс защиты: IP20 (корпус), IP50 (лицевая панель)
Рабочая температура: –20…+60 °C
Сертификация: CE, cULus, RoHS

Особенности:

• Работа с внешним ТТ позволяет контролировать токи выше 5 A
• Независимая настройка уставок и задержки
• Три режима контроля (перегрузка, недогрузка, диапазон)
• Компактное исполнение — только 17,5 мм ширина
• Простая настройка с помощью потенциометров
