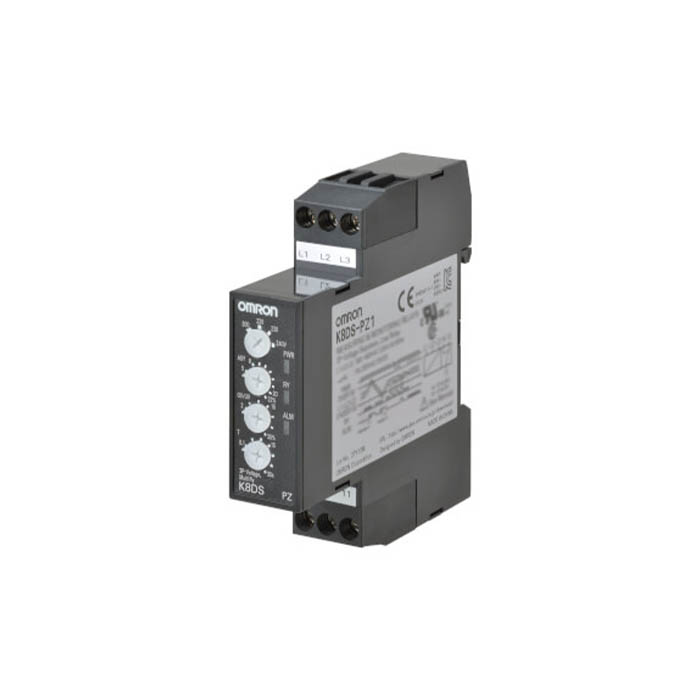

K8DS-PZ — Реле контроля фаз и напряжения (3 фазы)

Цена: Под заказ

Назначение: Контроль потери фазы, неправильного чередования фаз, перенапряжения, пониженного напряжения и асимметрии фаз в трёхфазных сетях с нейтралью (3-фазное питание, 4 провода).

Технические характеристики:

Тип сети: 3-фазная, 4-проводная (с нейтралью)
Диапазон контроля напряжения:
▪ K8DS-PZ1: 208–480 VAC (между фазами)
▪ 120–277 VAC (фаза-ноль)
Типы контроля:
▪ Перенапряжение
▪ Пониженное напряжение
▪ Потеря фазы
▪ Асимметрия фаз
▪ Чередование фаз
Питание: Самопитание от контролируемой сети
Настройка уставок: Регулируемые пороги по перенапряжению и понижению
Порог асимметрии фаз: 5–15 % (регулируемый)
Задержка срабатывания: 0,1…30 секунд (регулируется)
Тип выхода: 1 релейный переключающий контакт (SPDT)
Номинальная нагрузка контакта: 5 A при 250 VAC / 30 VDC
Индикация:
▪ Зелёный: питание
▪ Красный: тревога (OUT)
Монтаж: DIN-рейка 35 мм
Габариты: 17,5 × 90 × 70 мм
Степень защиты: IP20 (корпус), IP50 (лицевая панель)
Температура эксплуатации: –20…+60 °C
Сертификация: CE, cULus, RoHS

Особенности:

• Поддержка четырёхпроводных трёхфазных сетей (с нейтралью)
• Контроль как межфазных, так и фаз-ноль напряжений
• Возможность настройки всех порогов и задержек
• Компактный формат: 17,5 мм ширина
• Индикация тревог и питания
